機器人直線關節模組測試方案

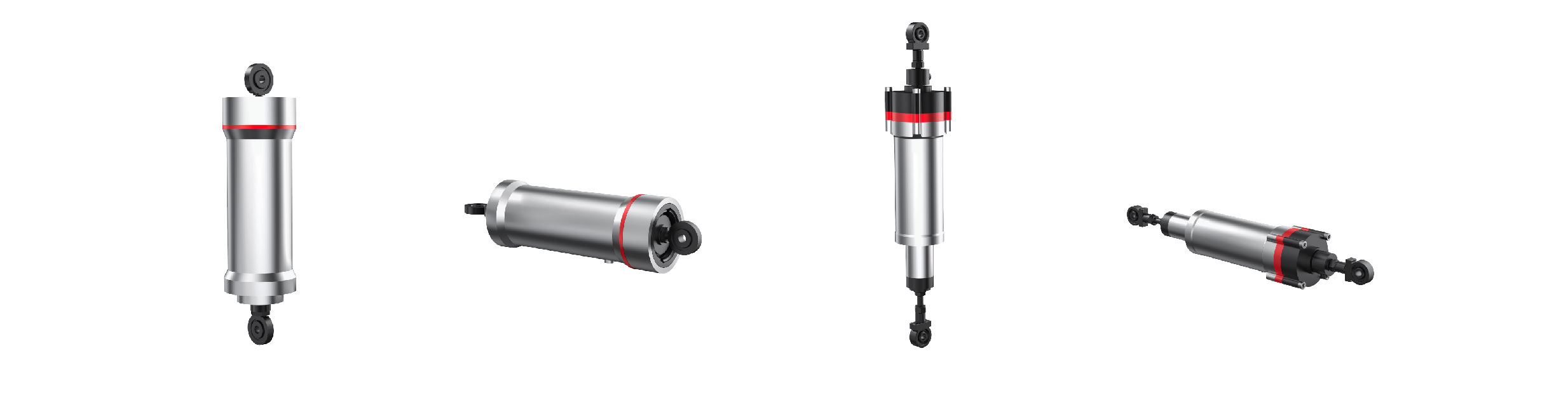

機器人直線關節模組測試系統是一套高精度、自動化的專用測試設備，用于全面檢測機器人直線關節模組（常規集成無框力矩電機+絲杠傳動+編碼器+制動器）的性能、精度、效率、動態響應與可靠性，是人形機器人直線關節研發、生產與質檢的核心工具。

一、機器人直線關節模組的機械性能測試

直線關節模組的機械性能測試主要評估直線關節模組在靜態及動態工況下的結構特性、傳動間隙及制動安全性能。

常規直線關節模組的標配測試項目有全行程（行程偏差）測試、反向啟動推力測試和軸向間隙測試。其中全行程（行程偏差）測試用于測量模組實際運動行程與標稱行程之間的偏差；反向啟動推力測試，測定反向運動起始時的最小啟動推力；軸向間隙測試用于測量絲杠副及傳動鏈的軸向竄動量。上述三項是評估機械傳動基礎性能的關鍵指標。

除此之外，在制動與安全方面機器人直線關節模組測試系統提供了多項可選測試功能：

1、啟停允許推力測試（零力模式測試）用于測定在零力模式下允許的啟停推力極限；

2、額定靜制動推力測試用于測量制動器在靜態條件下所能提供的額定制動力；

3、額定動制動推力測試則測量制動器在動態運動過程中的額定制動力；

4、安全推力關斷（STO）測試用于驗證安全推力關斷功能的響應與可靠性。

這些可選項目為有高安全性要求的應用場景提供了擴展檢測能力。

反向啟動推力（某知名企業特**必測項目）

二、機器人直線關節模組的電氣性能測試

電氣性能測試是直線關節模組驅動能力的直接體現，覆蓋了從空載到額定、從峰值推力到持續效率的完整運行區間。這一部分的測試結果決定了關節能否滿足機器人對出力、速度和能耗的苛刻要求。

1、機器人直線關節模組的電氣性能測試標配測試項目

1.1 最基本的測試項目是傳動效率測試。通過自動化的負載加載，系統可以測量模組在不同工況下的輸入電功率與輸出機械功率的比值，同時記錄最高效率點、額定工況下的效率等關鍵參數。

1.2 速度-推力曲線測試通過逐級增加負載，繪制模組在不同推力下的最大運行速度，揭示模組的出力能力與運動速度之間的耦合關系，為控制器參數標定提供依據。

1.3 瞬時最大推拉力測試短時施加過載電流（通常為額定電流的2~3倍），測量模組輸出的最大瞬時推力，這是模組應對突發沖擊或短暫過載工況的能力上限，需驗證是否滿足產品規格書中的瞬時過載要求。

1.4 持續額定推拉力測試則是在模組輸出端施加逐漸增加的負載，同時監測驅動器的輸出電流，當電流達到電機額定電流時讀取對應的推力值，實測值與設計值偏差應在±5%以內，該指標決定了機器人在額定工況下所能承載的最大負荷。

1.5 推力-電流比測試在恒定速度下測量不同電流對應的輸出推力，計算推力與電流的比值（即推力常數），實測值與理論值的偏差反映了電磁設計的準確性及制造工藝的一致性，為控制器參數標定提供精確依據。

2、機器人直線關節模組的電氣性能測試選配測試項目

對于追求高精度和深度分析的研發場景，用戶還可以選配電阻測試、電感P-P測試、過載曲線和反電動勢測試。

電阻測試測量電機三相繞組的直流電阻值，計算三相不平衡度（一般不超過±5%），偏差過大可能預示繞組存在匝間短路、焊接不良或材料差異；電感P-P測試繞組在指定頻率下的電感值，評估電機電磁特性的一致性，電感偏差過大可能影響控制器的適配效果和動態響應性能；過載曲線測試通過自動化的梯度加載，繪制模組在不同過載倍數下的允許運行時間曲線，為熱管理和過載保護策略提供數據支撐；反電動勢測試是測試模組在不同速度下的反電動勢波形和有效值，反電動勢常數及其線性度直接影響控制器的反電動勢補償精度和弱磁控制效果。

所有這些電氣性能測試項目均集成在機器人直線關節模組測試系統中，測試數據可自動上傳至工廠MES系統，實現“一機一檔”的可追溯管理。

三、機器人直線關節模組的控制性能測試

機器人直線關節模組的控制性能側重于評估其在指令變化和負載擾動下的跟隨表現。控制性能測試主要評估關節在變指令、變負載下的跟隨性能，包括定位精度、力控精度、動態響應以及振動噪聲、溫升等。

機器人直線關節模組系統的控制性能標配的測試項目包括：絕對定位精度、重復定位精度、力控制精度、轉速波動、直線速度和振動/噪聲測試。

絕對定位精度和重復定位精度是直線關節模組測試中最為核心的指標之一。力控制精度測試在恒推力模式下向模組發送目標推力指令，通過串聯在輸出端的力傳感器測量實際輸出推力，計算推力控制誤差，該指標決定了模組在恒力打磨、精密裝配等場景中的出力一致性。轉速波動需要直線關節模組測試系統實時采集速度與推力信號，計算波動峰峰值與有效值，并可進一步進行FFT分析，分離出與換相頻率、絲杠嚙合頻率相關的波動分量，幫助工程師精準定位振動來源。直線速度測試驗證模組在不同推力負載下的實際運行速度是否達到設計指標，覆蓋從低速微動到高速運行的完整速度范圍。而溫升測試支持多套溫度傳感器同時監測，在額定推力、額定速度工況下連續運行，在電機繞組、外殼、絲杠螺母及軸承座等關鍵部位布置熱電偶實時記錄溫度變化曲線，所有溫升數據可實時記錄并生成隨時間變化的溫度曲線，為熱管理和散熱設計提供數據支撐。

除此之外，機器人直線關節模組方案中也可以根據實際需求對階躍輸入位置響應時間、階躍輸入轉速響應時間、階躍輸入轉矩響應時間、位置頻帶寬度、轉速頻帶寬度、轉矩頻帶寬度、時間常數、直線模組/絲杠常數、振動/噪聲測試進行測試。

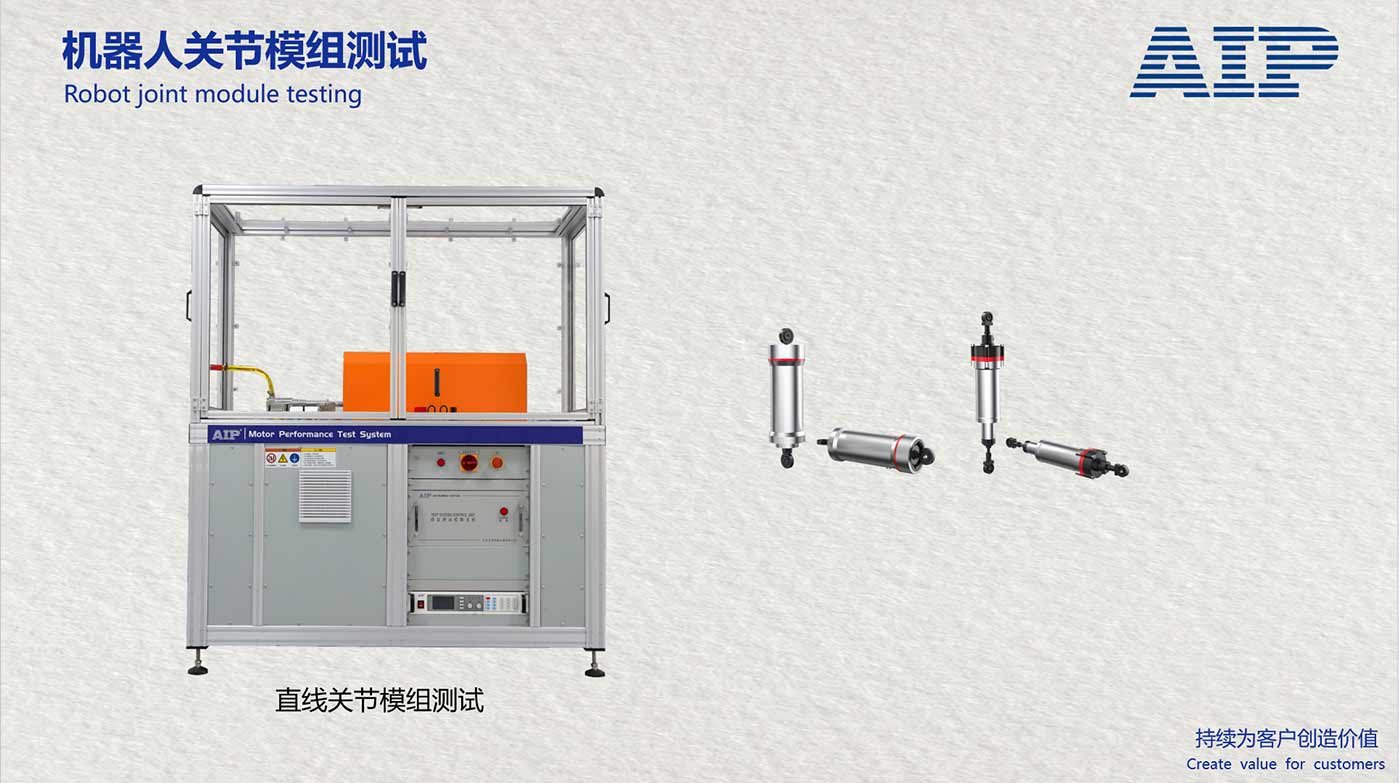

AIP艾普專注全球機器人測試，根據客戶需求定制研發機器人直線關節模組測試系統（）采用智能化、模塊化、集中與分散測量相結合的智能系統架構，配套具有獨立知識產權的分析軟件，可以從不同維度對測試結果進行數據計算和分析，將直線模組實際性能與設計仿真進行對比，得出其中的差異，為機器人直線關節模組的設計開發提供數據支撐。
