        當前位置：

  首頁 >產品中心 >功率分析儀

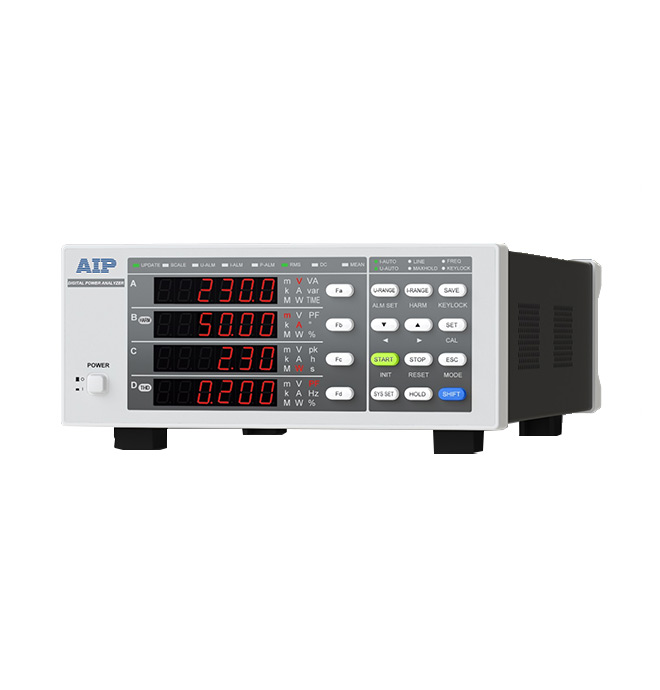

      AIP87310單相高精度功率分析儀
      產品概述：
      AIP87310單相高精度功率分析儀對單相家用電器、商用電器待機功耗和功率分析；對電力電子、變壓器、發電機功率分析；對開關電源功率分析；對照明、LED功率分析
      測試項目：
      電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Upk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI、直流電壓Udc、直流電流Idc、整流平均值Umn/Imn/Urmn/Irmn、
      適合電機：
      AIP87310單相高精度功率分析儀

      一、AIP87310單相高精度功率分析儀基本參數
      1、基本精度：±0.1%
      2、測量帶寬： DC，0.5Hz~100kHz
      3、采樣速率：100kSps
      4、最大電壓： 1000Vrms（1500Vpk）
      5、最大電流：20A，選配傳感器

      二、AIP87310單相高精度功率分析儀典型應用
      1、單相家用電器、商用電器待機功耗和功率分析
      2、電力電子、變壓器、發電機功率分析
      3、開關電源功率分析
      4、照明、LED功率分析

      三、AIP87310單相高精度功率分析儀主要特點
      1、高 精 度：16位高速高精度AD轉換，基本精度可達0.1%，最快100ms顯示數據更新周期
      2、寬 功 率：可測量電流20A，功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求
      3、寬 頻 帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量
      4、線路濾波：采用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾
      5、傳 感 器：變比功能，支持常規I-I、V-V型電壓/電流互感器；支持BNC接口的I-V型電流傳感器，最大輸入電壓10V，可選配大電流傳感器
      6、電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量
      7、閾值報警：電壓、電流、功率、功率因數等閾值和測量門限值，自動上下限判定，報警


      型號AIP87310
      測量參數
      電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓頻率fU、電流頻率fI、相位角Φ、效率η、總電能量Wh、正向電能量Wh+、反向電能量Wh-、電流積分Ah、50次諧波分析HDF、電壓和電流失真度THD、峰值電壓Upk、峰值電流Ipk、電壓峰值因數CfU、電流峰值因數CfI、直流電壓Udc、直流電流Idc、整流平均值Umn/Imn/Urmn/Irmn、
      輸入阻抗
      電壓：約2MΩ
      電流直接輸入：約10mΩ (20A規格)    電流傳感器輸入：約100kΩ
      AD采樣速率約100kS/s
      滿量程峰值因數3
      電壓額定量程（直接輸入）
      15/30/60/100/150/300/600/1000*[V]
      *1000V滿量程峰值因數為1.5
      電流額定量程（直接輸入）
      100m/200m/500m/1/2/5/10/20*[A]
      *20A量程滿量程峰值因數為1.5
      電流額定量程（傳感器輸入）
      		50m/100m/200m/500m/1/2/5/10[V]
      電壓/電流精度范圍
      (1%～110%)*×量程
      *電壓1000V量程精度范圍為(1%～100%)×量程
      功率因數精度范圍± (0.001 ～ 1.000)
      電壓測量精度
      DC
      0.5Hz≤f＜45Hz
      45Hz≤f≤66Hz66Hz＜f≤1kHz
      1kHz＜f≤10kHz
      10kHz＜f≤100kHz
      ±(0.1%×顯示值+0.1%×量程)
      ±(0.1%×顯示值+0.2%×量程)
      ±(0.1%×顯示值+0.1%×量程)
      ±(0.1%×顯示值+0.2%×量程)
      ±({0.1+0.05×(f-1)}%×顯示值+0.2%×量程)
      ±({0.5+0.04×(f-10)}%×顯示值+0.3%×量程)
      電流測量精度
      DC
      0.5Hz≤f＜45Hz
      45Hz≤f≤66Hz
      66Hz＜f≤1kHz
      1kHz＜f≤10kHz
      10kHz＜f≤100kHz
      ±(0.1%×顯示值+0.1%×量程)
      ±(0.1%×顯示值+0.2%×量程)
      ±(0.1%×顯示值+0.1%×量程)
      ±(0.1%×顯示值+0.2%×量程)
      ±((0.1×f)%顯示值+0.2%×量程)
      ±({1+0.08×(f-10)}%×顯示值+0.3%×量程)
      有功功率測量精度
      DC
      0.5Hz≤f＜45Hz
      45Hz≤f≤66Hz
      66Hz＜f≤1kHz
      1kHz＜f≤10kHz
      10kHz＜f≤50kHz
      50kHz＜f≤100kHz
      ±(0.1%×顯示值+0.1%×量程)
      ±(0.3%×顯示值+0.2%×量程)
      ±(0.1%×顯示值+0.1%×量程)
      ±(0.2%×顯示值+0.2%×量程)
      ±({0.2+0.1×(f-1)}%×顯示值+0.2%×量程)
      ±({0.2+0.1×(f-1)}%×顯示值+0.3%×量程)
      ±({5.1+0.18×(f-50)}%×顯示值+0.3%×量程)
      有功功率測量范圍2.2mW~4.4kW@220V，PF=0.01~1
      低功率因數
      功率精度范圍
      視在功率測量精度，±(0.2%×顯示值)@PF=0
      有功功率測量精度在上述基礎上，加讀數的0.05%@PF=0.001~0.1
      有功功率最高分辨力0.1mW
      頻率測量范圍DC，0.5Hz ～ 100kHz
      頻率測量精度±0.1%×顯示值
      諧波測量10Hz ～ 600Hz，1～50次諧波含量，總失真度
      電能測量范圍0～999999MWh (分辨率：1mWh/0.01mAh)
      電能測量精度±0.2%×顯示值
      擴展不確定度電壓、電流、功率、頻率、電能量≤0.20%
      濾波器功能500Hz、5.5kHz電壓線路、電流線路和頻率濾波
      變比范圍1 ～ 50000
      數據更新周期100m / 250m / 500m / 5[s]
      報警功能電壓、電流、功率、功率因數； 上限、下限、門限設定
      控制接口標配：RS-232； 選配：RS-485、開關量接口
      外形尺寸213mm（W, 前塑）×88mm（H, 前塑）×386mm（D, 含接線端子）
      開口尺寸210(W)×85(H) mm
      底腳高度15 mm
      整機重量約 3kg

      配件：
      1、電壓測試線夾
      2、電源線、通信線
