        當前位置：

  首頁 >產品中心 >電機整機測試設備

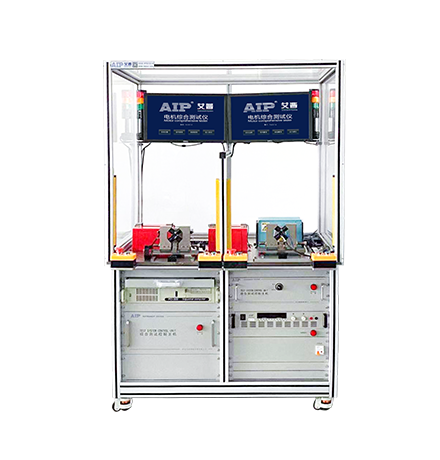

      汽車剎車電機測試系統
      產品概述：
      汽車剎車電機主要是無刷電機，該測試系統對汽車剎車測試系統定子、轉子、整機進行測試。
      測試項目：
      測試對象：電機永磁轉子、電機定子、電機整機，具體項目見下方介紹
      適合電機：
      本系列產品應用于汽車汽車剎車電機安全指標和性能指標測試，用于電機出廠前測試，根據不同電機規格定制測試方案。
      汽車剎車電機測試系統
      一、測試項目
      1、永磁轉子測試項目：反電動勢、霍爾特性、相位差、磁分布；

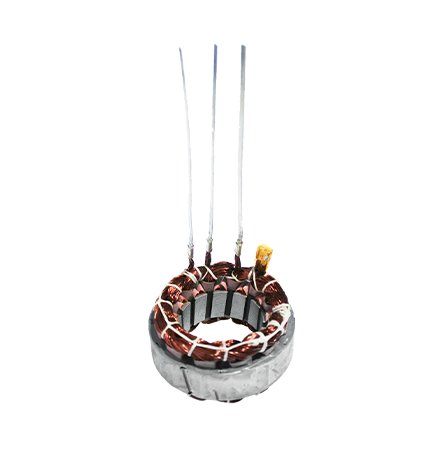

      2、電機定子測試項目：直流電阻、交流耐壓、絕緣電阻、匝間耐壓；

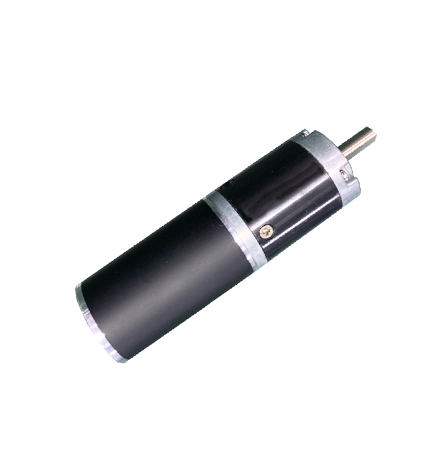

      3、電機整機測試項目：電機空載/負載（電壓、電流、功率）、反電動勢、NVH測試、齒槽轉矩測試、性能測試、摩擦扭矩測試、T-N曲線等。
      二、功能特點
      1、快速夾裝：根據電機結構設計測試工裝，快速對接，提高測試效率；
      2、超高效率：一次接線，自動檢測所有測試項目；
      3、模塊化設計：插板式結構，方便售后維護，功能模塊化，各項目之間互不干擾；
      4、開機自檢：測試系統開機時自動檢測各功能模塊是否正常，異常模塊會自動報錯并提示；
      5、數據處理快速：測試系統控制核心采用ARM高速處理器，數據處理高效準確；
      6、數據共享：設備與互聯網聯通，實現數據交互資源共享；對接MES系統，測試數據可自動上傳到客戶服務器端，此功能選配；
      7、遠程維護：內置網絡模塊，聯網后可遠程對測試系統進行維護升級，保證設備維護時效性。
      8、定制開發：AIP艾普汽車剎車電機測試系統可根據電機特性和企業工藝要求，定制開發，確保將每個不良品檢出
      三、汽車剎車電機工作原理

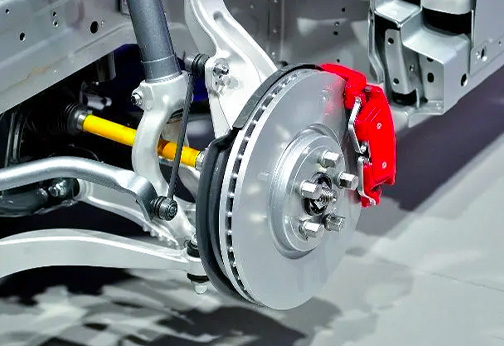

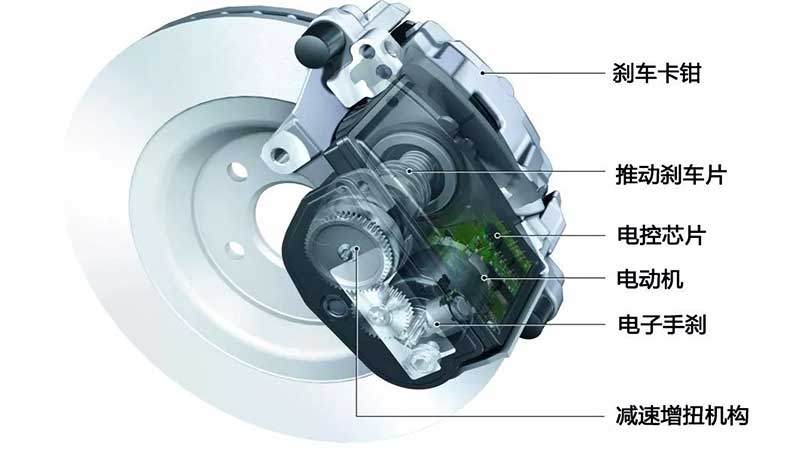

      汽車剎車電機通常安裝在汽車的剎車鼓或剎車盤附近，通過機械傳動裝置與剎車系統相連接。當駕駛員踩下剎車踏板時，汽車剎車電機接收到信號，根據信號的強弱來控制制動力的大小，進而實現剎車效果。
      汽車剎車電機是一種用于控制剎車系統的電動裝置。汽車剎車電機的作用主要是通過控制剎車系統制動力的大小及分配，實現汽車的平穩減速停車。
      四、汽車剎車電機系統故障原因
      1、電路問題導致汽車剎車電機系統故障；
      2、汽車剎車電機損壞導致汽車剎車電機系統故障；
      3、汽車剎車電機系統的傳感器發生故障；
      4、汽車剎車電機系統的控制單元故障；
      5、外部環境因素是汽車剎車電機系統故障；
      6、維護不當導致汽車剎車電機系統故障；
      7、供電不穩是汽車剎車電機系統的故障原因之一。
      一、電機永磁轉子測試項目：
      型號
      永磁轉子測試系統
      測試項目
      反電動勢、霍爾特性（高低電平、頻率、占空比）、相位差（反電動勢、霍爾、反電動勢與霍爾）、磁分布
      測試對象
      無刷電機轉子
      測試工位
      雙工位
      反電動勢
      電壓測量范圍/精度
      20.0～200.0V   ±(0.5%×顯示值+0.5V)  量程可定制
      轉速設置范圍
      200-3000rpm   ±1rpm     推薦反電動勢測試轉速為1000rpm
      相位差
      0.0-360.0°   ±1°
      霍爾特性
      VCC電源
      3.00～18.00V   ±(0.5%×設定值+3個字)
      高低電平范圍及精度
      0.00～18.00V   ±(0.5%×顯示值+3個字)
      頻率范圍
      1Hz～599Hz
      占空比/精度
      0.0～100.0%   ±(0.5%×顯示值+2個字)
      PG/Hall波形
      波形顯示
      相位差
      相位差判斷
      反電動勢相位差、霍爾相位差、反電動勢與霍爾相位差

      二、無刷電機定子測試項目：
      型號
      AIP891X系列
      AIP9863系列
       測試項目
      交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向
      交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性
      測試對象
      直流無刷電機定子（內轉子、外轉子）
      測試工位
      雙工位
      交流耐壓
      輸出電壓設定范圍/精度
      AC 200～3000V     ±(2%×設定值+10V)
      擊穿電流測量范圍/精度
      0.10～20.00mA      ±(2%×顯示值+5個字)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      電弧偵測
      1～9級(9級為最高靈敏度)
      絕緣電阻
      輸出電壓設定范圍/精度
      DC 500V/1000V      ±(2%×設定值+10V)
      絕緣電阻測量范圍/精度
      1～500MΩ            ≤100MΩ：±(3%×顯示值+0.5MΩ)； >100MΩ：±(5%×顯示值+5MΩ)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      匝間測試
      輸出電壓設定范圍/精度
      500～3000V          ±(3%×顯示值+8V)
      采樣頻率
      100MHz
      波形比較項目
      面積、差積、電暈、相位
      直流電阻測試
      測量范圍及精度
      10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)
      測試時間范圍/分辨率
      0～999s  0.1s/步
      溫度補償功能
      可設定
      電感測試
      測試頻率
      100Hz\120Hz\1kHz\10kHz
      測試電平
      0.3V\0.6V\1V
      測試范圍/基本精度
      1μH～2H   0.5%
      轉向
      轉向判斷
      正轉、反轉、不轉
      反電動勢
      電壓測量范圍/精度
      20～200V           ±(0.5%×顯示值+0.5V)  量程可定制
      轉速設置范圍
      200-3000rpm       推薦反電動勢測試轉速為1000rpm
      相序測試
      相序判斷
      A-B-C \ A-C-B
      霍爾特性
      VCC電源
      3.00～18.00V      ±(0.5%×設定值+3個字)
      高低電平范圍/精度
      0.00～18.00V      ±(0.5%×顯示值+3個字)
      頻率范圍
      1Hz～599Hz
      占空比
      0.0～100.0%          ±(0.5%×顯示值+2個字)
      PG/Hall波形
      波形顯示

      三、汽車剎車電機整機測試項目：
      測試產品
      汽車換擋電機測試系統


      測試項目
      AIP8921-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性；
      AIP8922-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（搖臂滾輪）；
      AIP8923-036：耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向（磁場感應）；
      AIP8924-036：耐壓、絕緣、匝間、電阻、空載
      測試對象
      單相電機（單速、多速）
      測試工位
      雙工位
      交流耐壓
      輸出電壓設定范圍/精度
      AC 200～3000V      ±(2%×設定值+10V)
      擊穿電流測量范圍/精度
      0.10～20.00mA      ±(2%×顯示值+0.05mA)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      電弧偵測
      1～9級(9級為最高靈敏度)
      絕緣電阻
      輸出電壓設定范圍/精度
      DC 500V/1000V       ±(2%×設定值+10V)
      絕緣電阻測量范圍/精度
      1～500MΩ   ≤100MΩ：±(3%×顯示值+0.5MΩ)；  >100MΩ：±(5%×顯示值+5MΩ)
      測試時間范圍/分辨率
      0.5～999.9s   0.1s/步
      匝間測試
      輸出電壓設定范圍/精度
      500～3000V        ±(3%×顯示值+8V)
      采樣頻率
      100MHz
      波形比較項目
      面積、差積、電暈、相位；測試界面顯示三個匝間波形
      直流電阻測試
      測量范圍及精度
      10.0mΩ～20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償
      測試時間范圍/分辨率
      0～999s  0.1s/步
      測量范圍/測量精度
      -10.0℃～+50.0℃    ±0.5℃
      空載特性
      電壓測試范圍/精度
      AC:30～500V        ±(0.5%×顯示值+1V)
      電流測試范圍/精度
      AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
      功率測試范圍/精度
      0.6-1500W           ±(0.5%×顯示值+5個字)
      低壓啟動
      電壓測試范圍及精度
      AC:30～500V        ±(0.5%×顯示值+1V)
      電流測試范圍及精度
      AC:0.02～5.0A      ±(0.5%×顯示值+2個字)
      功率測試范圍及精度
      0.6-1500W           ±(0.5%×顯示值+5個字)
      堵轉測試
      電壓測試范圍及精度
      AC:30～500V       ±(0.5%×顯示值+1V)
      電流測試范圍及精度
      AC:0.02～5.0A     ±(0.5%×顯示值+2個字)
      功率測試范圍及精度
      0.6-1500W          ±(0.5%×顯示值+5個字)
      轉向
      轉向判斷
      正轉、反轉、不轉
      霍爾特性
      VCC電源
      3.00-18.00V       ±(0.5%×設定值+3個字)
      高低電平范圍/精度
      0.00-18.00V       ±(0.5%×顯示值+3個字)
      頻率范圍
      1 ～ 599Hz
      占空比
      0.0-100.0%        ±(0.5%×設定值+2個字)
