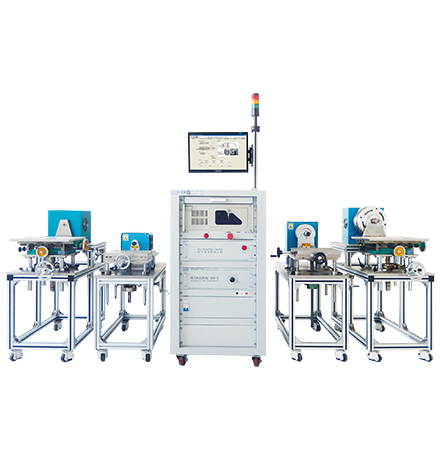

測功機智能測試系統

一、功能特點

1、測試精度高：電量：0.2%F.S.，轉矩：0.2%F.S.，轉速：0.1%F.S.，轉速最小分辨率為0.01rpm。

2、模塊高度集成：集輸入測量、輸出測量和加載控制于一體，避免出現測試數據不同步的現象。

3、切換方便：多臺測功機切換由切換儀完成，單相、三相、直流不同類型產品輸入輸出切換由軟件完成。

4、保護智能化：軟件防護，硬件防護，智能防護，全面保護；如：超速停機等等，最大限度地保護測功機系統免受因操作失誤帶來的損害。

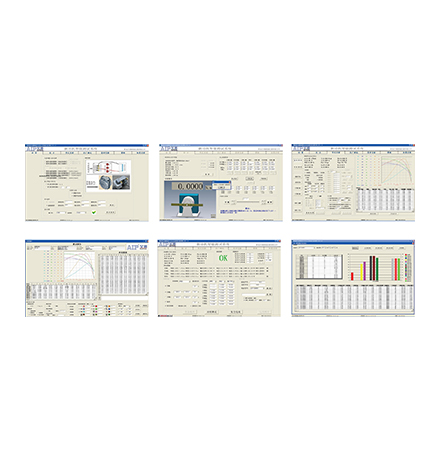

5、界面智能化：動態說明書，自動引導操作等，更具人性化。

6、軟件邏輯性強：具有極強的防出錯功能，最大程度地防止錯誤或失誤操作造成損失。

7、高同步性：輸入輸出參數均在同一主板測量，保證數據同步。

8、高準確性：250000次/分的高速運算刷新保證數據精準。

9、高人性化：站在用戶角度開發設計，動態說明書、自動引導操作，操作更方便。

10、幫助與支持：軟件內附說明書及常規電機和電動工具的最新版本國家標準資料。

11、售后服務：7×24小時售后服務熱線，隨時解答疑惑和處理問題。

二、測功機選型依據

現在市場上有四種測功機可供客戶選擇使用：HD磁滯測功機、MPD磁粉測功機、ECD渦流式測功機、電力測功機。

選型測功機，應該從以下四個方面入手，分別是：

1、電機扭矩

選擇儀表時，應使測量值位于20%~ 95%儀表量程范圍內。

2、電機轉速

電機最高轉速也是選型測功機必須要注意的參數，如果轉速超限，測功機容易造成不可逆的損壞，比如磁滯測功機轉子甩裂，磁粉測功機退磁等致命問題，確認電機最高轉速選擇相應參數測功機，可確保電機空載轉速處于測功機安全范圍內，按經驗選型8000rpm以上選擇電渦流測功機；800rpm到15000rpm選擇磁滯測功機；1000rpm以下選用磁粉測功機，具體還要聯合其他幾個參數一起選型。

3、電機最大功率

測功機運行功率分為短時運行功率（6分鐘以內）和連續運行功率（兩小時以上），短時運行功率要大于聯系運行功率，而加載時間的長短取決于測功機的冷卻水平，也決定了測功機的冷卻方式。

4、測功機精度

不同精度要求對應不同等級的設備，測功機作為一款高精度的實驗室設備，精度是主要衡量指標，現在市場上0.5和0.2級都屬于高精度，建議電機企業優選這兩個精度。

測功機智能測試系統—AIP艾普

項目	全功能描述(具體功能以實際選擇型號為準)
系統組成	測功機機頭、夾具/安裝平臺、聯軸器/節、底板/底座、計算機系統、測試軟件、測功機智能測控儀以及各類交流/直流穩壓電源，串口通訊，無需另配通訊卡。
主要功能	■型式試驗（又稱能效測試）：手動/自動/定點測試、非穩定區域測量、10組曲線比對。 ■出廠測試（又稱在線檢測）：定轉矩、轉速、電流、輸出功率任一項，比對其余項, 多種智能設置。 ■壽命試驗（又稱老化試驗/耐久試驗/FFU）：標配15階段交變負載和定值定時試驗, 多重智能保護。
控制對象	HD磁滯全系列、MPD磁粉全系列、ECD渦流全系列，包含風冷式、水冷式和鼓風機冷卻。
適用范圍	電容電機（洗衣機電機、油煙機電機、空調電機、風扇電機、多速電機等）、罩極電機、串激電機、直流電機（汽車風扇電機、雨刮電機、座椅電機、搖窗電機、天窗電機、輪轂電機、直流無刷電機）、外轉子電機、旋轉類電動工具（電鉆、角磨、切割機、電園鋸等）、三相電機和其它電機及派生產品。
測量參數	轉速、轉矩、輸出功率、電壓、電流、輸入功率、主繞組電流、副繞組電流、副繞組電壓、電容電壓、功率因數、頻率、效率和環境溫度（范圍：-20℃~+50℃）及轉向。
保護防護	超速停機、過載停機、超矩停機、測試中轉速過低自動停機、無轉速停機、無電流停機、測試電壓波動過大停機、加載異常停機、超矩機械限位等，最大限度保護測功機系統免受因操作失誤帶來的損害。
輸出測量	■ 轉速測量 ■ 轉矩測量 ■ 輸出功率 ■ 轉向測量
電量測量	■ 直流電量測量模塊 [400V/10A/100A] 精度：優于±0.2%F.S. ■ 單相電量測量模塊 [500V3組/20A3組] 精度：優于±0.2%F.S. ■ 三相電量測量模塊 [500V3組/20A3組] 精度：優于±0.2%F.S. 注：以上測量模塊可定制其它電壓量程和電流量程（實際量程以配置清單為準）。
輔助功能	轉矩校正期限提醒、軟件靜態分段折算校正、通斷控制、Vcc和Vsp電壓提供、（非整數）變速比例設置、自動識別測功機型號、光標停3秒提示提醒、轉矩單位切換：公制、英制、SI制等。
安裝夾具	普通升降臺、多用夾具、專用夾具、三維夾具、落地式三維夾具可供選擇。
穩壓電源	直流穩壓電源、單相變頻穩壓電源、三相變頻穩壓電源，依客戶實際需要選擇具體規格容量.
測功機	高端磁滯測功機的工藝、材質、外觀均按照美國的Magtrol測功機規格生產，其它普通類型測功機同國內一致，僅精度由國內普遍的±0.5%F.S.提升到±0.2%F.S.。

磁粉測功機概述

磁粉測功機又稱電磁測功機，由帶磁粉加載器、支架、底板、轉速傳感器、轉矩傳感器、軸承及冷卻系統組成，適用于10KW以下的低速被試品的測試，由于結構上需要轉子和定子通過磁粉進行機械接觸產生轉矩，因此不適合中高速電機的測試。常規的磁粉測功機使用循環液體（水）冷卻，運行功率小于500W的磁粉測功機通常采用自然風對流冷卻，適用于測試低速直流電機、減速電機和部分汽車電機等。

序號	型號	轉矩范圍	轉速范圍	連續運行功率	短時運行功率
1	MPD-20KB/F	0.1~2.000Nm	0~8000rpm	200W	400W
2	MPD-50KB/F	0.4~5.000Nm	0~8000rpm	300W	500W
3	MPD-50KB/W	0.4~5.000Nm	0~8000rpm	500W	800W
4	MPD-100KB/W	0.8~10.00Nm	0~4000rpm	900W	1200W
5	MPD-200KB/W	1.5~20.00Nm	0~4000rpm	2000W	3000W
6	MPD-500KB/W	3~50.00Nm	0~3000rpm	4000W	5500W
7	MPD-1000KB/W	8~100.00Nm	0~2000rpm	5000W	7000W
8	MPD-2000KB/W	15~200.00Nm	0~1000rpm	7000W	9000W
9	MPD-5000KB/W	30~500.00Nm	0~500rpm	9000W	14000W

渦流測功機概述

渦流測功機又稱電渦流測功機，由帶勵磁線圈的定子、感應式轉子、支架、底板、轉速傳感器、轉矩傳感器、軸承及冷卻系統組成，常規渦流測功機適用于10KW以下的高速被試品的測試，由于需要依靠轉速產生轉矩，因此不適合較低轉速電機的測試。常規的渦流測功機使用循環液體（水）冷卻，運行功率小于200W的渦流測功機通常采用自然風對流冷卻，適用于測試高速直流電機、串激電機和部分高速電動工具等。

序號	型號	轉矩范圍	轉速范圍	連續運行功率	短時運行功率
1	ECD-2KB/F	6~200.0mNm	6000~40000rpm	100W	200W
2	ECD-3KB/F	8~300.0mNm	6000~40000rpm	120W	250W
3	ECD-5KB/F	10~500.0mNm	6000~40000rpm	200W	300W
4	ECD-5KB/W	10~500.0mNm	6000~35000rpm	500W	700W
5	ECD-10KB/W	0.04~1.000Nm	5000~35000rpm	600W	900W
6	ECD-20KB/W	0.06~2.000Nm	5000~30000rpm	900W	1200W
7	ECD-30KB/W	0.3~3.000Nm	4000~25000rpm	1500W	2000W
8	ECD-50KB/W	0.4~5.000Nm	3000~25000rpm	1800W	2500W
9	ECD-100KB/W	0.8~10.00Nm	2000~20000rpm	3000W	4200W
10	ECD-200KB/W	1.2~20.00Nm	1500~15000rpm	3500W	4800W
11	ECD-300KB/W	1.5~30.00Nm	1300~13000rpm	4000W	5500W
12	ECD-500KB/W	2~50.00Nm	1200~12000rpm	4500W	6500W
13	ECD-1000KB/W	3~100.0Nm	800~6000rpm	8000W	12000W
14	ECD-2000KB/W	5~200.0Nm	500~6000rpm	12000W	15000W
15	ECD-5000KB/W	8~500.0Nm	300~3000rpm	20000W	28000W

磁滯測功機概述

磁滯測功機由齒極定子、空心杯轉子、支架、底板、轉速傳感器、力矩傳感器、勵磁線圈及軸承組成，適用于3000W以下的中高速被試品的測試，由于不需要依靠轉速產生轉矩，因此可以進行從空載到堵轉的全程測試。常規的磁滯測功機使用風扇冷卻，運行功率超過600W的磁滯測功機通常采用循環液體（水）冷卻和鼓風機冷卻等，適用于測試微小電機、直流電機、串激電機和罩極電機等，對于測試異步電機的性能尤為突出。

高端磁滯測功機型號

序號	型號	轉矩范圍	轉速范圍	連續運行功率	短時運行功率
1	HD-200B/F	0.5~20.00mNm	0~30000rpm	8W	35W
2	HD-300B/F	0.8~30.00mNm	0~30000rpm	12W	50W
3	HD-500B/F	1.6~50.00mNm	0~30000rpm	12W	50W
4	HD-1KB/F	4~100.0mNm	0~25000rpm	25W	90W
5	HD-2KB/F	6~200.0mNm	0~25000rpm	25W	90W
6	HD-3KB/F	8~300.0mNm	0~25000rpm	65W	250W
7	HD-5KB/F	10~500.0mNm	0~25000rpm	65W	250W
8	HD-10KB/F	0.04~1.0000Nm	0~25000rpm	80W	400W
9	HD-20KB/F	0.06~2.0000Nm	0~25000rpm	120W	580W
10	HD-30KB/F	0.12~3.0000Nm	0~25000rpm	150W	700W
11	HD-30KB/B	0.12~3.0000Nm	0~25000rpm	900W	1500W
12	HD-50KB/F	0.15~5.0000Nm	0~22000rpm	200W	1000W
13	HD-50KB/B	0.15~5.0000Nm	0~22000rpm	1500W	2000W
14	HD-60KB/F	0.2~6.0000Nm	0~22000rpm	300W	1400W
15	HD-60KB/B	0.2~6.000Nm	0~22000rpm	2800W	3200W
16	HD-75KB/F	0.2~7.5000Nm	0~22000rpm	300W	1400W
17	HD-75KB/B	0.2~7.5000Nm	0~22000rpm	800W	3200W
18	HD-140KB/F	1.0~14.000Nm	0~12000rpm	700W	2000W
19	HD-140KB/B	1.0~14.000Nm	0~12000rpm	3000W	3500W
20	HD-280KB/F	2~28.00Nm	0~10000rpm	1300W	3800W
21	HD-280KB/B	2~28.00Nm	0~10000rpm	5500W	7000W

普通磁滯測功機規格

序號	型號	轉矩范圍	轉速范圍	連續運行功率	短時運行功率
1	HD-200B/F	0.8~20.00mNm	0~30000rpm	20W	40W
2	HD-500B/F	1.6~50.00mNm	0~30000rpm	30W	50W
3	HD-1KB/F	4~100.0mNm	0~25000rpm	45W	80W
4	HD-2KB/F	6~200.0mNm	0~25000rpm	90W	200W
5	HD-3KB/F	8~300.0mNm	0~25000rpm	95W	250W
6	HD-5KB/F	10~500.0mNm	0~22000rpm	150W	350W
7	HD-10KB/F	0.04~1.000Nm	0~18000rpm	250W	450W
8	HD-20KB/F	0.06~2.000Nm	0~15000rpm	350W	700W
9	HD-30KB/F	0.1~3.000Nm	0~12000rpm	500W	900W
10	HD-40KB/W	0.2~4.000Nm	0~12000rpm	800W	1200W
11	HD-50KB/F	0.16~5.000Nm	0~8000rpm	600W	1000W
12	HD-75KB/W	0.3~7.500Nm	0~8000rpm	950W	1500W
13	HD-100KB/F	0.4~10.00Nm	0~4000rpm	800W	1200W
14	HD-100KB/W	1~10.00Nm	0~6000rpm	1200W	1800W
15	HD-150KB/F	0.6~15.00Nm	0~4000rpm	1000W	1500W
16	HD-150KB/W	1.2~15.00Nm	0~4000rpm	1200W	1800W
17	HD-200KB/F	0.8~20.00Nm	0~4000rpm	1200W	1600W
18	HD-200KB/W	2~20.00Nm	0~4000rpm	1650W	2500W
19	HD-300KB/F	1.5~30.00Nm	0~3000rpm	1800W	3000W
20	HD-300KB/W	3~30.00Nm	0~3000rpm	2800W	4000W
